Toda bomba tem um inimigo silencioso, partícula grande que não deveria estar na linha. Um fragmento de incrustação, um resto de solda, um corpo estranho que passou pela tubulação. Quando essa partícula chega ao rotor, o resultado é desgaste prematuro, cavitação, perda de rendimento e, no pior cenário, parada não programada para troca do equipamento.
O filtro cesto existe para interceptar esse problema antes que ele aconteça. Ele remove partículas indesejadas de líquidos ou gases, protegendo bombas, válvulas e filtros mais delicados contra danos que custam muito mais do que o próprio filtro. Nesta página, você entende como ele funciona, quais configurações existem e como especificar o filtro cesto certo para a sua linha.
O filtro cesto tem uma função direta, reter partículas grandes de uma suspensão líquida ou gasosa antes que elas atinjam um equipamento a jusante. Na prática, ele atua como a primeira barreira de proteção da planta, instalado à entrada de bombas, medidores, trocadores de calor e filtros mais delicados.
O elemento filtrante tem formato de cesto, fabricado em chapa perfurada ou tela metálica, e retém as partículas enquanto o fluido passa. Quando o cesto satura, ele é removido, limpo e reutilizado. Essa simplicidade é o grande valor do equipamento, tendo uma filtração eficiente, limpeza rápida e custo de manutenção baixo, sem depender de troca de elemento a cada ciclo.
O filtro cesto se adapta à necessidade da linha, e a Triade trabalha com diferentes configurações:
Além dessas, existem variações como cestos múltiplos, tipo gaveta (tê) e cônico (temporário), cada uma adequada a uma condição de instalação e operação.
O filtro cesto é fabricado conforme as condições do processo e da aplicação. Os materiais disponíveis cobrem desde aplicações convencionais até as mais exigentes:
As especificações acompanham a aplicação: padrão industrial ou sanitário, conexões roscadas, flangeadas ou sanitárias, vedações em Buna-N, EPDM, Viton ou metálica, e acabamento pintado, jateado ou polido. A vazão e a pressão são definidas conforme a necessidade da linha, e o projeto considera normas como ASME VIII e NR-13 quando aplicáveis.
O filtro cesto é empregado em processos industriais, químicos, alimentícios, farmacêuticos e de tratamento de água. As aplicações típicas incluem:
Em qualquer uma dessas aplicações, o papel do filtro cesto é o mesmo, ser a barreira barata que protege o equipamento caro.
A especificação começa pelos dados da linha, não pelo catálogo. As perguntas que governam a escolha são:
Quando a linha não pode parar e a carga de sólidos é relevante, o filtro duplex elimina o dilema entre proteção e continuidade. Quando a aplicação exige higiene, o padrão sanitário com acabamento polido e vedações adequadas é o caminho.
A Triade Filter desenvolve o filtro cesto sob medida, a partir dos dados reais da sua linha, fluido, vazão, pressão, partículas a reter e condições de instalação. O equipamento é projetado, especificado e fabricado para a sua aplicação, com o material, a configuração e o acabamento adequados à realidade do seu processo, apoiado em um sistema de gestão da qualidade orientado pela norma ISO 9001:2015.
O acompanhamento não termina na entrega: insumos de reposição, elementos filtrantes e suporte técnico fazem parte da solução, garantindo que o desempenho validado no projeto se mantenha na operação do dia a dia.
Se a sua planta convive com bombas desgastadas, paradas para manutenção corretiva ou partículas que passam pela linha, vale uma conversa técnica. A Triade Filter especifica o filtro cesto certo para o seu processo e mostra, com números, o impacto na operação.
É um equipamento de filtração em linha que remove partículas indesejadas de uma suspensão líquida ou gasosa, protegendo equipamentos a jusante, como bombas e filtros mais delicados, contra danos. O elemento filtrante tem formato de cesto, fabricado em chapa perfurada ou tela metálica, e retém as partículas enquanto o fluido passa.
Serve para ser a primeira barreira de proteção da linha. Ele é instalado na entrada da bomba, medidor, trocador de calor ou filtro mais delicado, retendo partículas grandes antes que entrem em equipamento caro. Na prática, é a barreira barata que protege o equipamento caro.
O fluido entra no corpo do filtro e passa pelo elemento em formato de cesto. As partículas ficam retidas na chapa perfurada ou na tela, e o fluido segue. Quando o cesto satura, ele é removido, limppo e reutilizado. A simplicidade é o grande valor seguido da filtração eficiente, limpeza rápida e custo de manutenção baixo, sem depender de troca de elemento a cada ciclo.
A Triade trabalha com várias configurções, cada uma adequada a uma condição de linha,
Existem ainda variações como cestos múltiplos, tipo gaveta (tê) e cônico (temporário).
A diferença é a continuidade da operação. O simplex tem um único cesto, para limpar, é preciso interomper a linha.

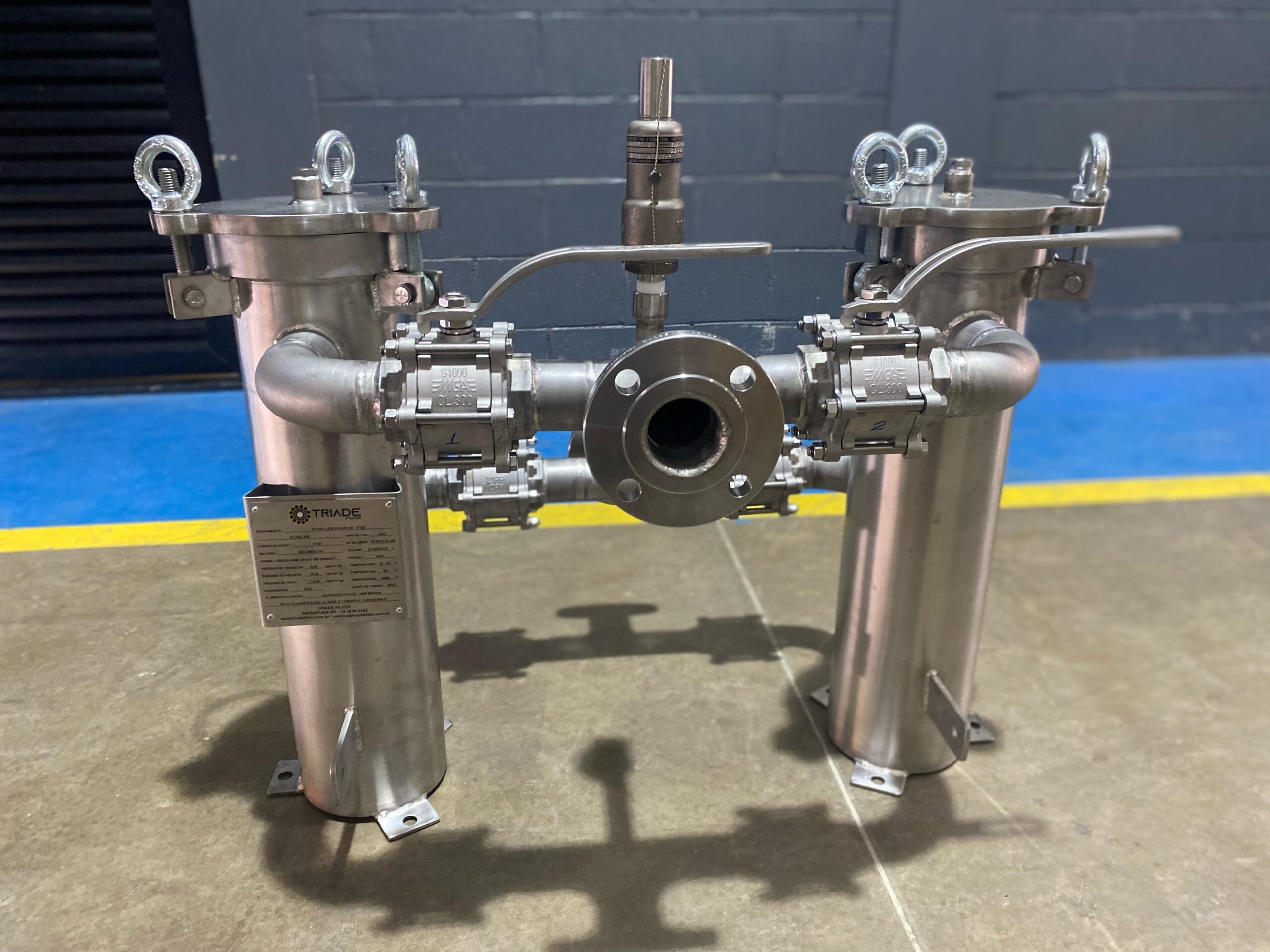

O duplex tem dois cestos em paralo com comutação, limpa-se um lado enquanto o outro segue filtando, sem parada do processo.
Quando a linha não pode parar, o duplex é a resposta.
É um modelo de filtro cesto com o corpo em formato de Y, instalado diretamente na tubulação.
É compacto, de baixo custo e indicado para linhas de menor porte e espaços restritos, onde não há área para um corpo maior.
Cumpre o mesmo papel de proteção, retendo partículas antes do equipamento a jusante.
