Filtro Cartucho: Como Funciona, Principais Tipos e Aplicações
Descubra o que é filtro cartucho, como funciona, seus principais tipos, aplicações e vantagens, além de saber como escolher o modelo ideal para cada processo de filtração.
O que é um Filtro Cartucho?
Um filtro cartucho é um elemento filtrante utilizado para remover partículas, impurezas e, dependendo do modelo, outros contaminantes presentes em líquidos ou gases. Ele recebe esse nome porque o meio filtrante fica acondicionado em um formato semelhante a um cartucho, que pode ser instalado e substituído dentro de uma carcaça. Tendo diversas utilidades:
- Tratamento de agua e esgoto
- Processos Industriais
- Sistemas Hidráulicos
Como funciona o filtro cartucho?
O funcionamento de um filtro cartucho é baseado na passagem de um fluido ou gás, através de um elemento filtrante, responsável por reter partículas e impurezas. O cartucho é instalado dentro de uma carcaça de filtro, e ao direcionar do fluido contaminado pela carcaça passando pelo cartucho filtrante. Durante essa passagem, os contaminantes ficam retidos no material do cartucho, enquanto o fluido filtrado segue para a saída do equipamento.
A retenção das partículas depende principalmente da estrutura do meio filtrante. Definido pela micra do elemento filtrante. Quando a água passa por essa estrutura, partículas maiores podem ficar presas entre as fibras. Partículas menores também podem ser retidas à medida que percorrem o interior do meio filtrante, dependendo da construção do elemento.
O que significa “micra” no filtro cartucho?
Um dos principais critérios para especificar um cartucho é o seu grau de filtração, geralmente expresso em micra (µm). Um micra corresponde a 0,001 milímetro.
Quando encontramos um cartucho de, por exemplo, 10 µm, isso indica uma classificação relacionada ao tamanho das partículas que o cartucho é projetado para reter, de acordo com o método de teste e a especificação do fabricante.
Quais são os principais tipos de filtro cartucho?
Os elementos filtrantes do tipo cartucho podem ser fabricados por diferentes processos de construção e com uma ampla variedade de materiais. Essa diversidade permite que o filtro seja desenvolvido de acordo com as características do fluido, do processo e do nível de filtragem necessário.
Entre os principais processos de fabricação estão os elementos
expandidos, bobinados e plissados.
- Cartucho expandido: possui uma estrutura desenvolvida para proporcionar uma área de contato adequada com o fluido e realizar a retenção das partículas ao longo do meio filtrante.
- Cartucho bobinado: é produzido a partir do enrolamento de fibras ou fios sobre um núcleo central. A disposição das fibras forma uma estrutura capaz de reter contaminantes durante a passagem do fluido, sendo utilizada em diferentes aplicações de filtração.
- Cartucho plissado: possui o meio filtrante dobrado em várias pregas. Essa configuração aumenta significativamente a área disponível para filtração dentro de um elemento compacto, podendo proporcionar maior capacidade de retenção e vazão, dependendo do material e da aplicação.
Além do processo de fabricação, os cartuchos podem utilizar diferentes materiais filtrantes, como
polipropileno, celulose, fibra de vidro, aço inox, poliéster, PTFE (politetrafluoretileno), entre outros.
A escolha do material é fundamental porque cada um apresenta características próprias de retenção e compatibilidade com diferentes fluidos. Por isso, não existe um único tipo de cartucho indicado para todas as aplicações.
Onde o filtro cartucho é utilizado?
Os filtros cartucho são muito utilizados nas indústrias em linhas de processo que precisam de uma filtração fina, geralmente com retenção de partículas menores que 200 micra (µm).
Eles podem ser instalados como pré-filtros ou pós-filtros, além de serem utilizados na proteção de membranas e resinas, na purificação e em processos de adsorção. Nessas aplicações, o filtro precisa apresentar alta eficiência na retenção de partículas e contribuir para a qualidade e segurança do processo.
Os filtros cartucho também podem ser utilizados em processos de clarificação, polimento e proteção de equipamentos, além de aplicações específicas de esterilização e padronização do fluido filtrado.

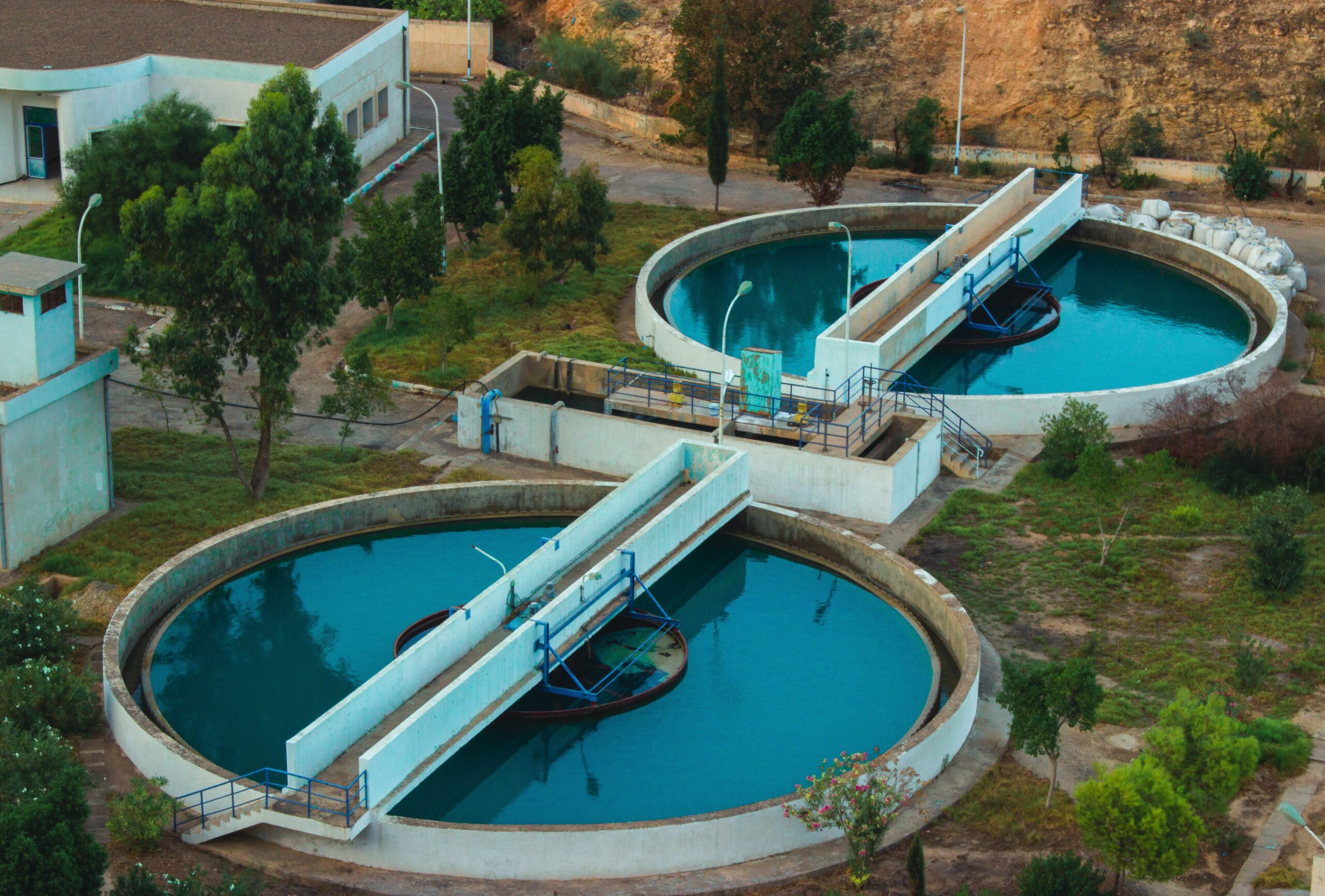

Uma das aplicações mais conhecidas é o tratamento de água. Os cartuchos podem ser utilizados para a retenção de sedimentos, partículas e outros contaminantes, dependendo do material e da tecnologia empregada.

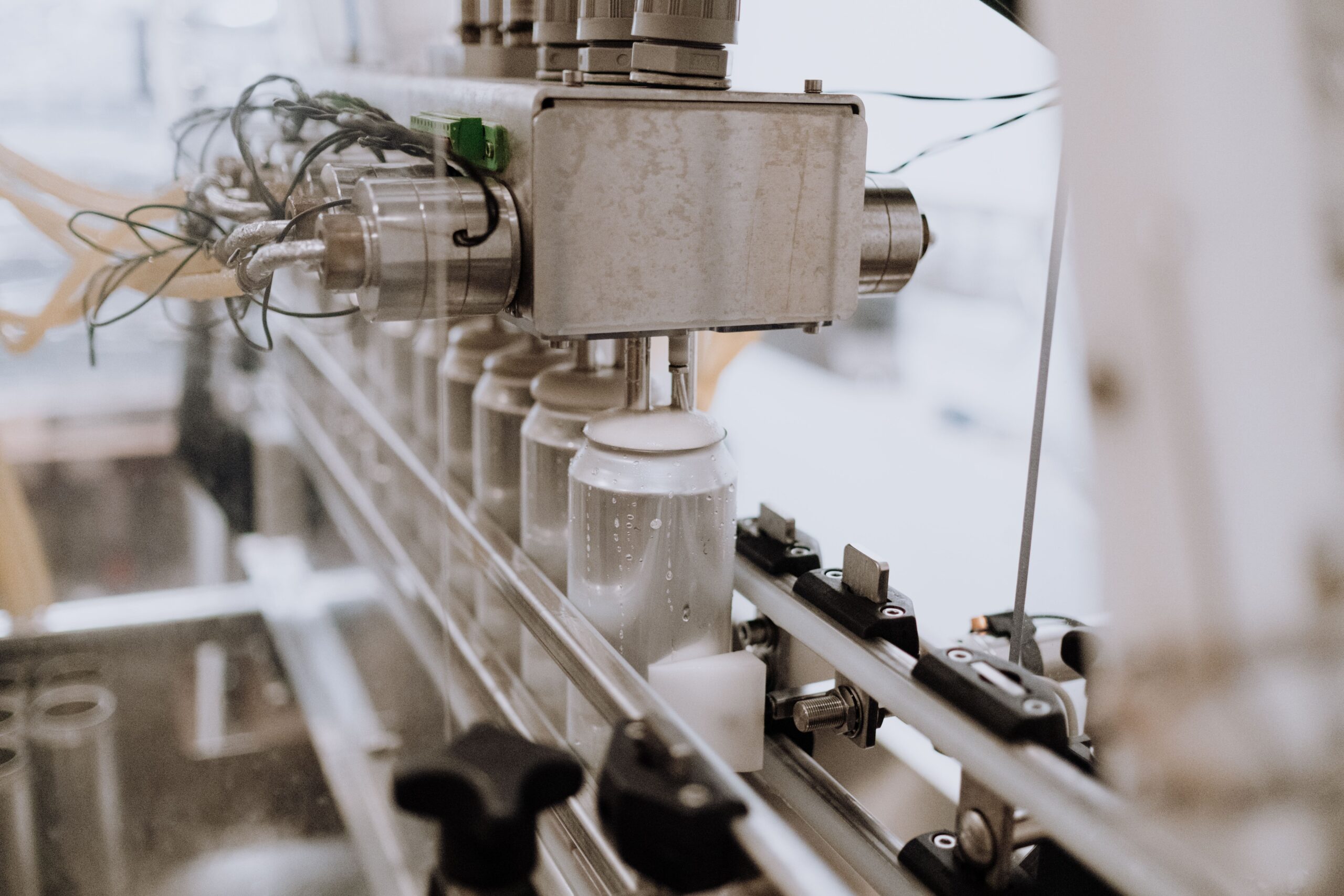

Indústria de alimentos e bebidas
Na indústria alimentícia e de bebidas, a filtração pode ser necessária em diversas etapas da produção. Filtros cartucho podem ser utilizados para tratar água de processo, filtrar ingredientes líquidos, bebidas, xaropes, óleos e outros fluidos.
Indústria farmacêutica
Processos farmacêuticos frequentemente exigem um elevado controle sobre partículas e contaminantes. Por isso, elementos filtrantes podem ser empregados em diferentes etapas, de acordo com os requisitos específicos do processo.
Indústria química
Na indústria química, os filtros cartucho podem ser utilizados na filtração de diferentes tipos de soluções, produtos químicos e matérias-primas sendo a escolha do material do cartucho especialmente importante.
Indústria de tintas e revestimentos
A filtração é importante na produção de tintas, vernizes, resinas e revestimentos. Os filtros cartucho podem ajudar na retenção de partículas, aglomerados e outras impurezas que poderiam comprometer a qualidade ou o acabamento do produto.
Sistemas hidráulicos e lubrificação
Outra aplicação importante está na proteção de sistemas hidráulicos, máquinas e equipamentos industriais.
Óleos hidráulicos e lubrificantes podem acumular partículas provenientes do próprio processo, do desgaste de componentes ou do ambiente nesse caso, o filtro cartucho atua como uma barreira para ajudar a manter o fluido dentro das condições necessárias para o funcionamento do equipamento.
Quais são as vantagens do filtro cartucho?
- Facilidade de substituição: muitos modelos podem ser trocados rapidamente quando atingem o limite de uso.
- Variedade de opções: existem diferentes materiais, tamanhos e graus de retenção.
- Aplicações diversificadas: podem ser utilizados em água, óleo, produtos químicos e outros fluidos, desde que o cartucho seja adequado.
- Boa eficiência de filtração: determinados modelos conseguem realizar filtrações bastante finas.
- Praticidade: normalmente são instalados dentro de carcaças específicas, facilitando a manutenção do sistema.
Como escolher o filtro cartucho correto?
A escolha do filtro cartucho adequado é uma etapa fundamental para garantir a eficiência do processo de filtração. Em aplicações industriais, não basta escolher um elemento apenas pelo tamanho ou pelo grau de filtragem. É necessário avaliar as características do fluido, os contaminantes que precisam ser removidos e as condições em que o sistema irá operar.
Identifique o fluido que será filtrado
O primeiro passo é conhecer o produto que passará pelo filtro. Água, óleo, solventes, produtos químicos, alimentos e outros líquidos possuem características diferentes e podem exigir materiais filtrantes específicos.
A compatibilidade química é especialmente importante em aplicações industriais. O material do cartucho deve resistir ao fluido sem sofrer degradação ou comprometer o processo.
Determine o que precisa ser removido
É necessário identificar quais contaminantes estão presentes no fluido. Conhecer o contaminante ajuda a definir qual tecnologia de filtração será mais adequada.
Avalie a vazão necessária
A vazão é outro fator essencial. Ela representa a quantidade de fluido que precisa passar pelo sistema em determinado período.
Um cartucho dimensionado para uma vazão inferior à necessária pode gerar uma perda de carga excessiva e comprometer o funcionamento do processo.
Defina o grau de filtração
O grau de filtração é normalmente indicado em micra (µm) e está relacionado ao tamanho das partículas que o elemento é capaz de reter de acordo com sua classificação.
É importante lembrar que um filtro de menor micragem não é necessariamente a melhor escolha. Um elemento muito fino pode oferecer maior resistência à passagem do fluido e saturar mais rapidamente quando existe uma alta concentração de contaminantes.
Por isso, a micragem deve ser definida considerando o objetivo do processo e as características da aplicação.
Escolha o material filtrante adequado
O material filtrante deve ser escolhido de acordo com o tipo de fluido, a temperatura, a pressão e o contaminante que precisa ser removido. Materiais como polipropileno, poliéster, celulose, fibra de vidro, aço inox e PTFE possuem características diferentes e podem apresentar desempenhos distintos dependendo da aplicação.
Em processos que envolvem produtos químicos, por exemplo, a compatibilidade química do material é um dos principais pontos a serem avaliados. Já em aplicações que exigem maior resistência mecânica ou temperaturas mais elevadas, determinados materiais podem ser mais indicados.
Além disso, é importante considerar se o cartucho será utilizado em uma aplicação que exige requisitos específicos de higiene, pureza ou controle de contaminantes. Nesses casos, a escolha deve levar em consideração também as especificações técnicas e certificações exigidas pelo processo.
Considere a pressão e a temperatura
Cada cartucho possui limites de operação que precisam ser respeitados.
A pressão do sistema e a temperatura do fluido devem ser verificadas antes da escolha do elemento. Temperaturas elevadas, por exemplo, podem limitar a utilização de determinados materiais.
Da mesma forma, o cartucho e a carcaça precisam ser adequados à pressão de trabalho do sistema.
Analise a frequência de troca
A vida útil de um filtro cartucho depende de diversos fatores, como concentração de contaminantes, vazão, micragem, características do fluido e condições de operação.
Não existe um período de troca universal para todos os cartuchos. O momento adequado para substituição pode ser determinado por critérios definidos pelo fabricante ou pelo próprio processo, como o aumento da perda de carga ou a redução da vazão.
A manutenção preventiva ajuda a evitar que um cartucho saturado prejudique o desempenho do sistema ou provoque uma parada inesperada.
Verifique o tamanho e o modelo do cartucho
Os filtros cartucho são fabricados em diferentes comprimentos, diâmetros, formatos e configurações de conexão. Por isso, antes da compra ou substituição, é importante verificar se o elemento é compatível com a carcaça existente.
Um cartucho com a micragem adequada, mas com dimensões ou conexões incompatíveis, não poderá ser instalado corretamente no sistema.
Em uma substituição, recomenda-se conferir as informações do cartucho atualmente utilizado, como comprimento, diâmetro, tipo de vedação, configuração das extremidades e grau de filtração.
Conclusão
O filtro cartucho é uma solução de filtração versátil que pode ser utilizada em diferentes processos para a retenção de partículas e contaminantes presentes em líquidos ou gases. Sua variedade de materiais, formatos, tecnologias de fabricação e graus de filtração permite atender desde aplicações mais simples até processos industriais que exigem maior controle sobre a qualidade do fluido.
Entretanto, escolher um filtro cartucho não significa apenas definir uma determinada micragem. É necessário avaliar o fluido, contaminante, vazão, pressão, temperatura, material filtrante, dimensões e condições de operação.
Um elemento corretamente especificado pode contribuir para a proteção de equipamentos, a qualidade do produto e a eficiência do processo de filtração. Da mesma forma, a manutenção e a substituição no momento adequado são fundamentais para manter o sistema funcionando dentro das condições esperadas.
Por isso, antes de adquirir ou substituir um filtro cartucho, é recomendável analisar as características específicas da aplicação e consultar as informações técnicas do fabricante. Dessa forma, é possível selecionar uma solução compatível com o processo e obter um melhor equilíbrio entre eficiência de filtração, desempenho, vida útil e custo de manutenção.
